Inversor solar split phase MUST PV3300 TLV de 1 a 6 kW
MUST EnergySolução durável
Inversores de 110 VMUST

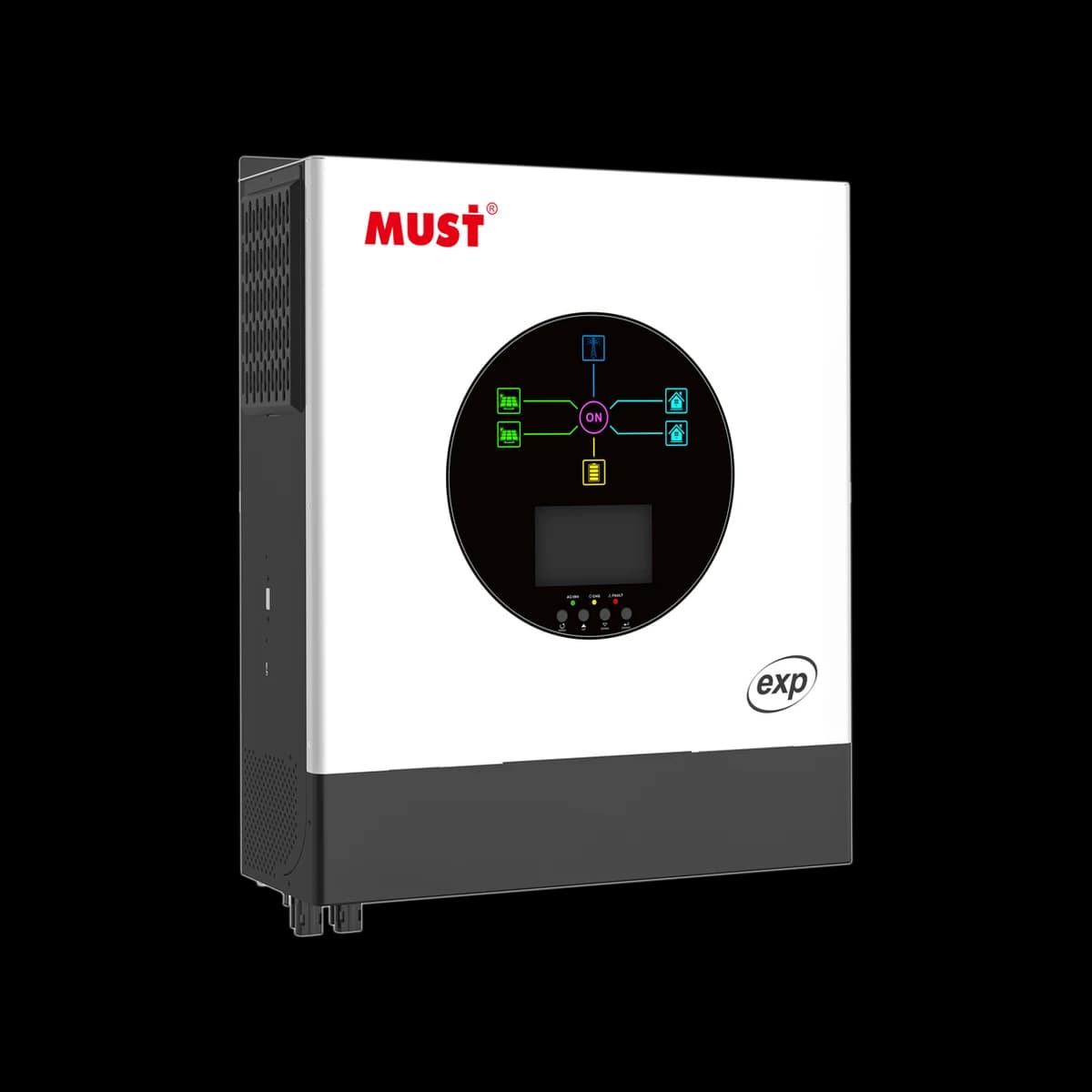

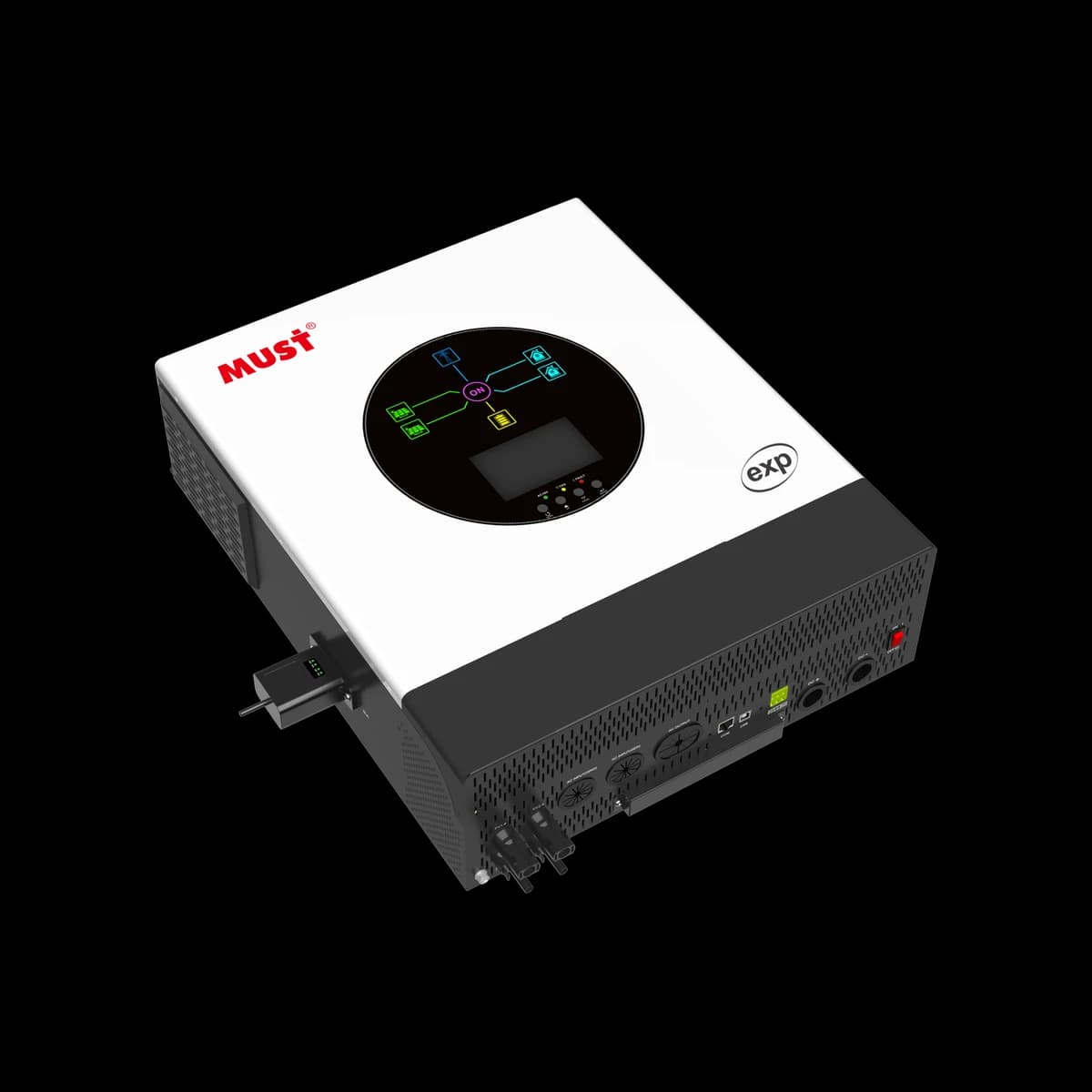

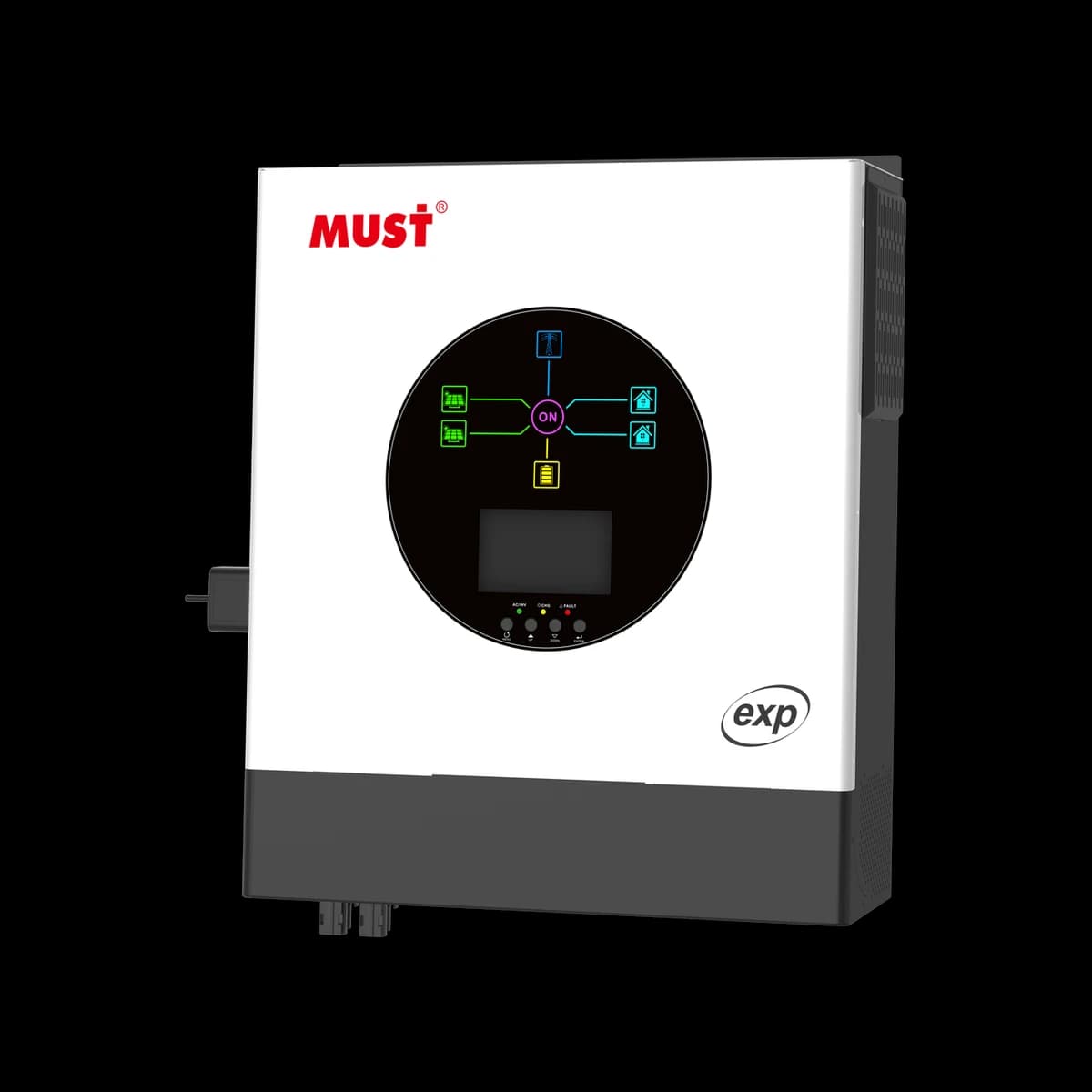

PV3300 TLV

Inversor solar split phase de baixa frequência de 1 a 6 kW para redes de 110/120 V, com saída monofásica ou 220/240 V em fase dividida. Integra carregador MPPT de 80 A, aceita baterias de 12 V, 24 V ou 48 V e oferece comunicação CAN com BMS.

Potência1-6 KW
Entrada FV100 V
MPPT80 A
Solicitar orçamento Ficha técnica PDF

Principais parâmetros da série

MODELOPV33-1012 TLVPV33-1512 TLVPV33-1524 TLVPV33-2012 TLVPV33-2024 TLVPV33-3024 TLVPV33-3048 TLVPV33-4024 TLVPV33-4048 TLVPV33-5048 TLVPV33-6048 TLV
SAÍDA DO INVERSOR
Potência nominal1 kW1,5 kW2KW3KW4KW5KW6KW
Fator de potência1
Forma de ondaOnda senoidal pura
Tensão de saída RMS100 V/110 V/120 V CA (200 V/220 V/240 V CA) ±10 %
Frequência de saída50 Hz ou 60 Hz (±0,3 Hz)
Eficiência de pico do inversor>85%
Eficiência no modo rede>95%
Sobrecarga100%<Carga<110% (alarme 5 min, depois a saída é interrompida e código de falha 07) 110%<Carga<125% (alarme 60 s, depois a saída é interrompida e código de falha 07) Carga > 125% (alarme 10 s, depois a saída é interrompida e código de falha 07)
Potência de surto3000 VA4500 VA6000 VA9000 VA12000 VA15000 VA18000 VA
Capacidade de partida de motor elétrico1P1P1,5P1,5P2P3P
BATERIA
Tensão da bateria12 V CC/24 V CC24 V CC/48 V CC48 V CC
Tensão mínima de arranque10 V/10,5 V/11 V/11,5 V/12 V±0,5 V; 12 V CC × 2 para 24 V; × 4 para 48 V CA
Desligamento por bateria fracaCódigo de falla de bajo tensão 04

(10 V/10,5 V/11 V/11,5 V/12 V) para o modelo de 12 V (21 V/21 V/22 V/23 V/24 V) para o modelo de 24 V (40 V/42 V/44 V/46 V/48 V) para o modelo de 48 V

Alarme de bateria fracaAdicione 0,5/bateria: (alarme de bateria baja un segundo una vez) (10 V/10,5 V/11 V/11,5 V/12 V) +0,5 V CC para o modelo de 12 V

(21 V/21 V/22 V/23 V/24 V) +1 V CC para o modelo de 24 V (40 V/42 V/44 V/46 V/48 V) +2 V CC para o modelo de 48 V

Alarme de alta tensãoAdicionar +1 V/bateria: (alto tensão una vez por segundo / después de 30 s falla 03) (12-14,5 V) +1 V CC para o modelo de 12 V

(24-29 V) +2 V CC para o modelo de 24 V (48-58 V) +4 V CC para o modelo de 48 V

Modo de economiaCarga ≤40 W (110 V) / 80 W (220 V)
MODO DE ENTRADA CA
Forma de onda de entradaOnda senoidal pura
Tensão nominal de entrada200 V CA / 220 V CA / 240 V CA
Tensão máxima de entrada270 V CA MÁXIMO
Frequência de entrada50 Hz/60 Hz (detecção automática)
Eficiência (modo CA)>95% (carga, bateria carregada)
Tempo de transferência de CA para CC15 ms (típico)
CARREGADOR SOLAR
Potência máxima do sistema fotovoltaico1250 W1250 W2500 W1250 W2500 W2500 W5000W2500 W5000W5000W5000W
Corrente máxima de carga fotovoltaica80 A ± 4 A
Tensão CC12 V / 24 V24 V / 48 V24 V / 48 V
Faixa MPPT de tensão de operação15~95 VCC a 12 V / 30~230 VCC a 24 V30~230 VCC a 24 V / 60~230 VCC a 48 V60~230 VCC a 48 V
Tensão máxima de entrada solar100±2 V CC / 245±2 V CC245 ± 2 V CC245 ± 2 V CC
Eficiência máxima>98%
Consumo de energia em modo de espera<2W
MODO DE CARGA
Corrente máxima de carga (±5 A)12 V30A45A60A////
24 V20A25A30A40A60A//
48 V///20A30A35A40A
Corrente mínima de carga 10 A. Ajustável em passos de 5 A.
DIMENSÕES
Dimensões do equipamento (L x A x P)443*359,2*188 mm544*362*188mm
Dimensões da embalagem (L x A x P)598*457*308 mm698*457*308 mm
Garantia1 ano

O preço depende do modelo e da configuração.
